این ابزار به‌عنوان یک اکسپندر یا Expander دیجیتال، انتقال سیگنال صوتی با کیفیت بالا از صحنه به میز میکسر را از طریق کابل Cat5 فراهم می‌کند.

اتصالات و سازگاری دیجیتال

اتصال این دستگاه از طریق کابل شبکه Cat5e (یا بالاتر) حداکثر تا ۱۰۰ متر فاصله بین میکسر و استیج باکس را امکان‌پذیر می‌سازد. پروتکل dSNAKE که توسط Allen & Heath توسعه یافته، علاوه بر انتقال ۲۴ کانال ورودی و ۱۲ کانال خروجی، کنترل کامل پیش‌تقویت‌کننده‌ها، فانتوم پاور، صحنه‌های recall و حالت firmware update را از طریق میز میکسر فراهم می‌کند؛ بدون نیاز به تنظیمات دستی .

ورودی‌ها و خروجی‌ها

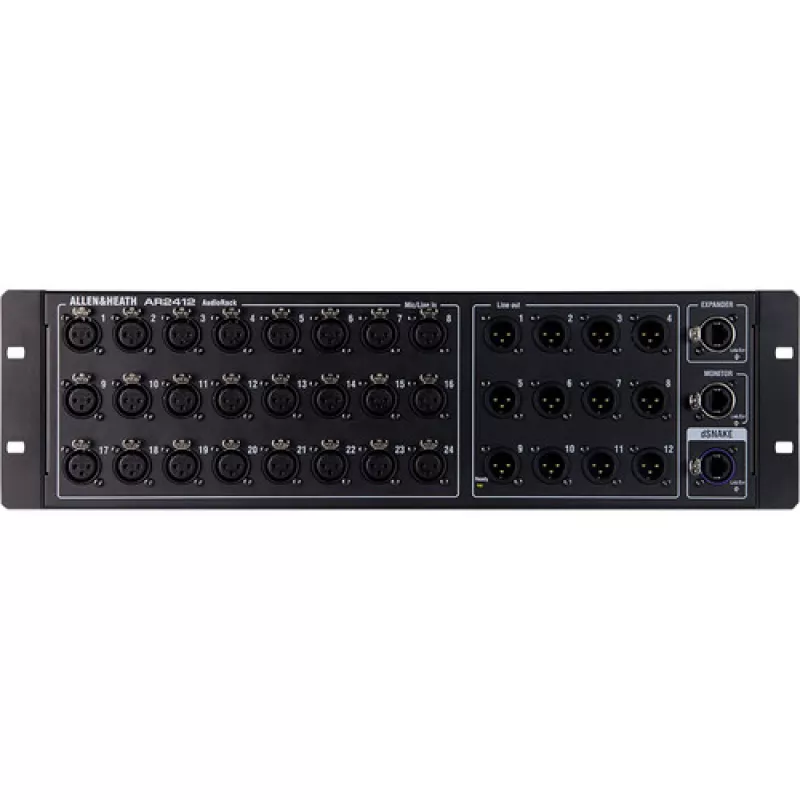

هر ۲۴ ورودی XLR این دستگاه مجهز به پری‌امپ با میزان افزایش گین تا +۶۰ dB و گزینه پد -۲۰ dB برای سیگنال‌های لاین می‌باشد؛ کنترل کامل آن‌ها از طریق نرم‌افزار میکسر انجام می‌گیرد . همچنین خروجی‌های لاین XLR با سطح نامی +۴ dBu و محافظت رله‌ای طراحی شده تا ضمن حفظ سلامت سیگنال، مقاومت و کیفیت بالا را تضمین کنند .

توسعه‌پذیری و مانیتورینگ

AR2412 دو پورت Expander در اختیار دارد: یکی برای اتصال به دستگاه‌هایی مانند AB168 یا AR84 و دیگری برای اتصال سیستم مانیتورینگ شخصی ME یا Aviom Pro16 . این طراحی امکان افزودن تا ۱۶ ورودی دیگر و ایجاد یک ساختار قابل گسترش را بدون نیاز به بازسازی شبکه فراهم می‌کند .

طراحی فیزیکی و نصب

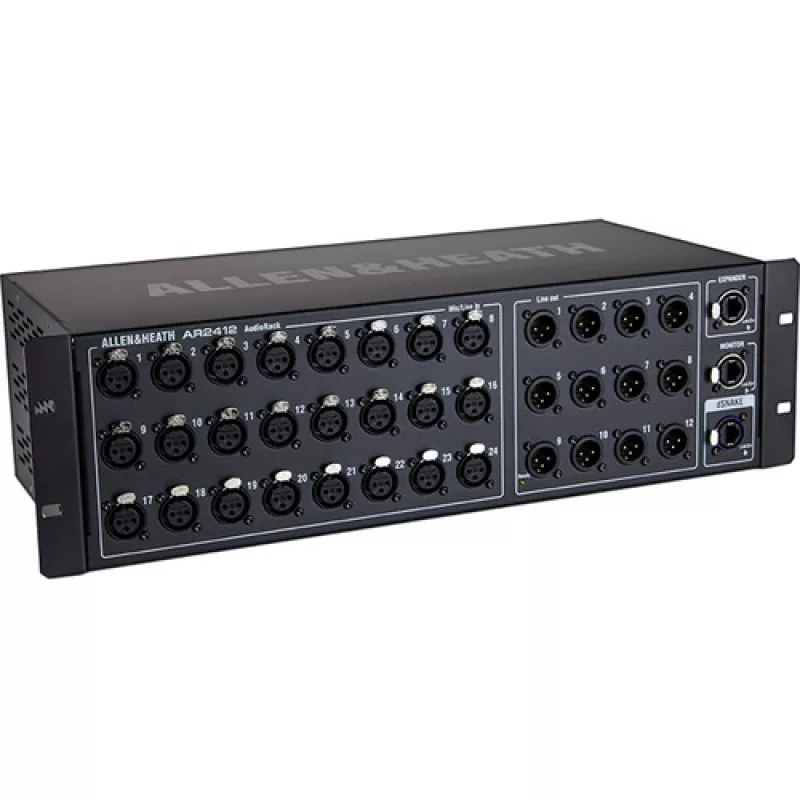

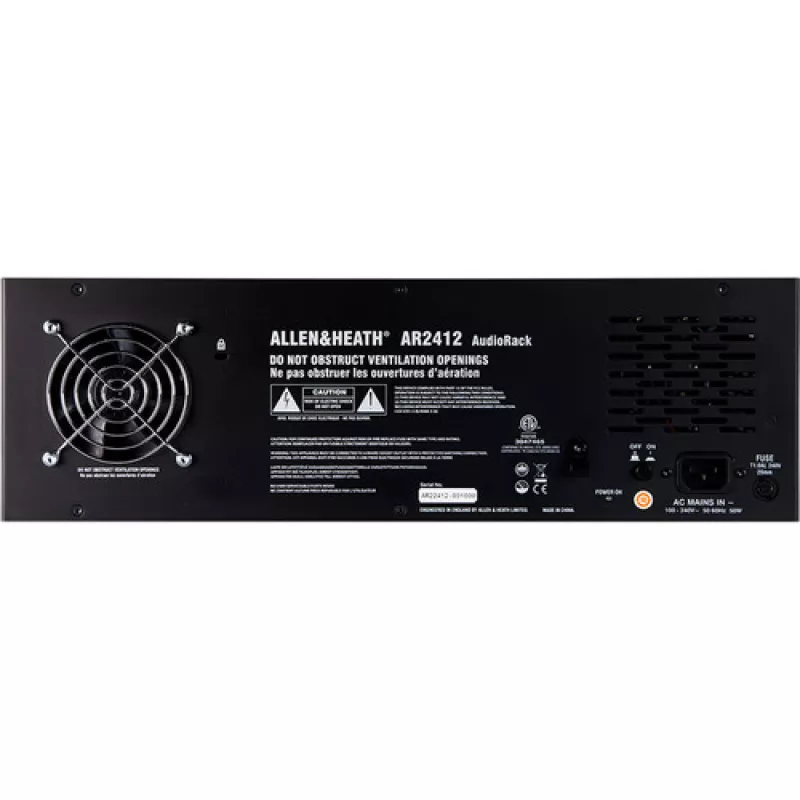

AR2412 در قالب بدنه فولادی ۱۹ اینچ و ارتفاع ۳U ساخته شده و برای نصب در رک استاندارد مناسب است. وزن سبک حدود ۵ کیلوگرم و تامین برق از طریق کابل IEC (۱۰–۲۴۰V، تا ۷۰W مصرف) به همراه اتصال‌های EtherCon قفل‌شونده به نصب سریع و مطمئن در محیط‌های اجرای صحنه‌ای کمک بزرگی می‌کند .

عملکرد در زمان اجرای زنده

این باکس با قابلیت به‌روزرسانی خودکار firmware پس از اتصال به میکسر و دارای LEDهای وضعیت Power و Ready برای نمایش سلامت سیستم است. همچنین به‌دلیل latency بسیار پایین در انتقال dSNAKE، تأخیر صوتی در محیط استیج به حداقل ممکن می‌رسد .

جمع‌بندی

اگر سیستم شما بر پایه میکسرهای دیجیتال Allen & Heath سری Qu، SQ یا Avantis است و نیازمند جداکردن مبدل‌های آنالوگ از میز میکسر، افزایش مسیرهای I/O، یا اضافه کردن قابلیت مانیتورینگ حرفه‌ای هستید، استیج باکس AR2412 بهترین گزینه است. طراحی مدولار، مدیریت دیجیتال کامل، کیفیت صدای بی‌نقص و سادگی نصب، آن را به یک ابزار حرفه‌ای و استاندارد در اجرای زنده تبدیل کرده است.
